Sinalização Horizontal Industrial: Como Especificar, Aplicar e Manter a Pintura de Piso em Ambientes Internos e Externos

A sinalização horizontal de piso em ambientes industriais é um elemento de infraestrutura de segurança, não uma escolha estética ou cosmética. Quando corretamente planejada e executada, ela delimita áreas de risco, organiza o fluxo de pessoas e equipamentos, reduz a probabilidade de acidentes e demonstra conformidade com normas regulamentadoras federais.

Em galpões logísticos, linhas de produção, pátios externos e áreas de movimentação de empilhadeiras, a ausência ou deterioração da sinalização de piso cria condições objetivas de risco. O tráfego simultâneo de pedestres e veículos industriais em corredores sem delimitação visual clara é um dos cenários de maior incidência de acidentes em ambientes fabris e de armazenagem no Brasil.

A escolha do tipo de tinta, a preparação da superfície, o padrão de cores adotado e a periodicidade de manutenção são decisões técnicas com impacto direto na durabilidade da sinalização e na conformidade com a NR-26 e a ABNT NBR 7195. Este artigo apresenta os critérios técnicos para especificar, aplicar e manter a pintura de sinalização horizontal em ambientes industriais internos e externos.

📌 RESUMO RÁPIDO

• A NR-26 (Sinalização de Segurança) e a ABNT NBR 7195 definem as cores obrigatórias para sinalização industrial no Brasil. O uso incorreto de cores pode caracterizar irregularidade em fiscalização

• A escolha da tinta (epóxi, poliuretano ou acrílica) deve considerar o tipo de tráfego, exposição a agentes químicos, temperatura e se o ambiente é interno ou externo

• A preparação da superfície representa entre 60% e 70% do resultado final. Aplicar tinta sobre piso úmido, contaminado ou sem primer compromete a aderência e reduz drasticamente a vida útil

• A manutenção preventiva da sinalização de piso deve ser incluída no plano de manutenção industrial com critérios objetivos de inspeção e repintura

Resposta direta: o que é sinalização horizontal industrial e por que ela é obrigação técnica

Sinalização horizontal industrial é o conjunto de faixas, marcações, símbolos e demarcações aplicadas diretamente sobre o piso de ambientes de trabalho com o objetivo de organizar o fluxo, delimitar áreas funcionais, indicar riscos e orientar pedestres e operadores de equipamentos.

No contexto industrial, ela cobre corredores de circulação, áreas de armazenamento, zonas de risco, faixas de segurança ao redor de máquinas, vagas de veículos, rotas de fuga e pontos de coleta de resíduos, entre outras aplicações. A diferença em relação à sinalização vertical está no suporte: a sinalização horizontal é aplicada sobre o piso e percebida no campo visual de quem transita no ambiente.

A obrigatoriedade não está no capricho do gestor. A NR-26 do Ministério do Trabalho e Emprego estabelece que os locais de trabalho devem contar com sinalização de segurança adequada, incluindo a delimitação visual de áreas. A ABNT NBR 7195 define o código de cores a ser seguido. O descumprimento pode resultar em autuações em fiscalizações do trabalho, comprometer laudos de segurança e ser fator agravante em investigações de acidentes.

Por que a sinalização de piso é uma exigência operacional e legal

A sinalização horizontal de piso atende simultaneamente a três exigências: legal, operacional e de cultura de segurança.

Do ponto de vista legal, a NR-26 (Portaria MTE nº 3.214/1978 e suas atualizações) determina que as cores utilizadas em ambientes de trabalho sigam um padrão definido para facilitar a identificação de riscos, rotas e equipamentos. A ABNT NBR 7195:1995, norma técnica referenciada pela NR-26, especifica o significado de cada cor no contexto de segurança industrial. Embora a norma técnica não seja lei em si, sua adoção é exigida pela regulamentação trabalhista, tornando-a de observância obrigatória em estabelecimentos sujeitos à fiscalização do trabalho.

Do ponto de vista operacional, a sinalização de piso estrutura o fluxo logístico e produtivo. Em galpões com operação de empilhadeiras, a demarcação de corredores de circulação exclusiva reduz conflitos de rota. Em linhas de montagem, a delimitação de áreas de estoque de insumos e de produto acabado organiza o abastecimento. Em pátios externos, a demarcação de vagas e rotas de acesso evita manobras improvisadas em áreas de risco.

A deterioração da sinalização, com faixas desbotadas, fragmentadas ou apagadas, tem o mesmo impacto que a ausência dela. Um corredor com faixa de pedestres visível apenas em 30% de sua extensão não oferece proteção real nem conformidade regulatória.

Tipos de tinta para piso industrial e quando usar cada uma

A escolha da tinta é uma decisão técnica, não comercial. Ela deve ser baseada em: tipo de substrato (concreto, cerâmica, asfalto), intensidade de tráfego (pedestre, veicular leve, veicular pesado), exposição a agentes químicos, temperatura do ambiente e se a aplicação é interna ou externa.

Tinta epóxi bicomponente

A tinta epóxi bicomponente é a mais utilizada em pisos industriais internos de alto tráfego. Sua característica principal é a formação de uma película densa, com alta resistência mecânica, química e à abrasão. Ela é indicada para áreas com tráfego frequente de empilhadeiras, paleteiras e carretas internas, bem como para locais com exposição a óleos, graxas, produtos químicos e fluidos de corte.

A aplicação exige superfície seca, isenta de contaminantes e com primer epóxi compatível. O tempo de cura completa varia entre 7 e 14 dias, dependendo da temperatura e umidade relativa do ambiente. A liberação para tráfego leve ocorre geralmente entre 24 e 48 horas após a aplicação, e o fabricante deve ser consultado para cada produto específico.

Limitação: o epóxi apresenta baixa resistência à exposição prolongada a raios UV. Em ambientes externos com incidência solar direta, pode ocorrer amarelamento e perda de brilho. Para uso externo, o poliuretano acrílico é tecnicamente mais adequado.

Poliuretano acrílico

O poliuretano acrílico combina resistência mecânica com flexibilidade e estabilidade à exposição UV. É a opção técnica preferencial para pisos externos expostos a intempéries, variação térmica e incidência solar direta. Também é aplicado em pisos internos onde há exigência estética de manutenção de cor ou brilho por períodos mais longos.

Apresenta boa aderência sobre concreto tratado e superfícies previamente revestidas com epóxi. O custo por metro quadrado é geralmente superior ao epóxi, o que justifica sua adoção prioritária em externas e em áreas internas com requisitos específicos de desempenho.

Tinta acrílica base água para piso

A tinta acrílica base água é utilizada em sinalização de baixo a médio tráfego, em ambientes onde o tempo de interrupção da área para aplicação é restrito, ou onde a ventilação é insuficiente para o uso de produtos bicomponentes. Sua resistência mecânica é inferior ao epóxi e ao poliuretano, o que a torna menos adequada para tráfego intenso de veículos industriais.

Tem como vantagem a facilidade de aplicação, menor tempo de secagem e menor impacto de odor durante a execução. É comumente utilizada em demarcações em armazéns de baixo giro, corredores de pedestres em escritórios industriais e em sinalizações temporárias.

Comparativo técnico por critério

Critério	Epóxi bicomponente	Poliuretano acrílico	Acrílica base água
Resistência à abrasão	Alta	Alta	Média
Resistência química	Alta	Média-alta	Baixa
Resistência UV	Baixa	Alta	Média
Aplicação em externas	Não recomendada	Indicada	Aceitável (baixo tráfego)
Tempo de cura	7 a 14 dias	5 a 10 dias	1 a 3 dias
Custo relativo	Médio	Médio-alto	Baixo
Tráfego recomendado	Pesado (interno)	Pesado (externo)	Leve a médio

Dados técnicos gerais de mercado. Consultar ficha técnica do fabricante para especificações por produto.

Diferenças entre sinalização horizontal interna e externa

A aplicação em ambientes internos e externos exige especificações distintas, mesmo quando o objetivo da sinalização é o mesmo.

Em ambientes internos, os principais fatores de degradação são a abrasão mecânica pelo tráfego de equipamentos, o contato com fluidos industriais e a umidade proveniente de processos produtivos. O controle de temperatura e umidade durante a aplicação é mais fácil, e a ausência de incidência solar direta permite o uso de epóxi sem riscos de amarelamento.

Em ambientes externos, os fatores de degradação incluem radiação UV, ciclos de expansão e contração térmica do substrato, chuva, presença de óleos e combustíveis em pátios de veículos e abrasão por pneus. A preparação da superfície é mais crítica: a porosidade do concreto externo é geralmente maior, e a presença de eflorescências ou umidade ascendente compromete a aderência da tinta.

A largura das faixas em externos deve considerar a velocidade e o porte dos veículos. Em pátios com trânsito de carretas e veículos pesados, faixas de demarcação estreitas tendem a ser ignoradas na prática, reduzindo sua eficácia operacional.

A durabilidade esperada da sinalização externa é geralmente menor do que a interna, mesmo com tintas de maior desempenho. Planejar a manutenção com maior frequência é uma consequência técnica da exposição ao ambiente, não uma falha de especificação.

Cores e seu significado na sinalização industrial

A ABNT NBR 7195:1995 e a NR-26 definem o código de cores para segurança no trabalho no Brasil. A adoção de cores fora do padrão normativo, mesmo que visualmente atraentes, pode criar ambiguidade operacional e caracterizar não conformidade em auditorias e fiscalizações.

Cor	Significado normativo	Exemplo de aplicação em piso
Vermelho	Proibição, perigo, equipamentos de combate a incêndio	Delimitação de área de extintores, hidrantes, acesso proibido
Amarelo	Atenção, risco, cuidado	Faixas de advertência, degraus, obstáculos, áreas de empilhadeira
Branco	Organização, limpeza, circulação	Delimitação de corredores de pedestres, vagas, áreas de estoque
Verde	Segurança, primeiros socorros, saídas de emergência	Demarcação de rotas de fuga, áreas de primeiros socorros
Azul	Obrigatoriedade, informação	Indicação de EPI obrigatório, instrução
Laranja	Risco de máquinas e equipamentos	Partes móveis, pontos de risco mecânico
Preto e branco	Delimitação de áreas, organização	Faixas de zebrado em áreas restritas

Fonte: ABNT NBR 7195:1995 e NR-26 (MTE). A ISO 3864-1 estabelece padrões internacionais complementares adotados em empresas com certificações globais.

Como planejar e executar a pintura de sinalização horizontal

Diagnóstico e mapeamento de fluxo

Antes de definir o layout da sinalização, é necessário mapear os fluxos reais de pessoas e equipamentos no ambiente. O layout de sinalização deve refletir o fluxo operacional existente ou o fluxo desejado após uma reorganização do espaço. Não deve ser aplicado sobre um fluxo disfuncional sem que o problema de origem seja corrigido.

O diagnóstico deve identificar: pontos de conflito entre pedestres e veículos, áreas de alto risco (próximas a máquinas, bordas elevadas, tanques), rotas de fuga e localização de equipamentos de emergência, além de áreas com restrição de acesso.

Preparo de superfície

A preparação da superfície é a etapa mais crítica da execução. A falha nesta fase é a principal causa de descolamento precoce, bolhas e perda de aderência.

O processo inclui:

• Limpeza: remoção de poeira, óleo, graxa, desmoldante e resíduos industriais. Óleo e graxa exigem uso de desengraxante industrial antes da lavagem

• Lixamento ou jateamento: abertura dos poros do concreto para aumentar a ancoragem da tinta

• Correção de patologias: fissuras, ninhos e irregularidades devem ser selados com argamassa epóxi ou similar antes da aplicação

• Primer: aplicação de primer compatível com a tinta de acabamento para garantir aderência e vedação contra umidade

Piso úmido ou com umidade ascendente não deve receber pintura. A umidade residual no concreto deve ser verificada antes da aplicação. O método da fita plástica (ASTM D4263) é uma verificação simples e amplamente utilizada.

Definição de largura de faixas e layout

A NBR 7195 e a NR-26 não especificam numericamente a largura mínima de faixas de demarcação. A prática de mercado e as recomendações técnicas de segurança do trabalho indicam:

• Faixas de delimitação de corredores de pedestres: mínimo de 10 cm de largura

• Faixas de demarcação de áreas de equipamentos e máquinas: 10 a 15 cm

• Faixas de zebrado em áreas de risco ou restrição: 10 a 15 cm por faixa, com ângulo de 45°

Em corredores com tráfego misto (pedestres e empilhadeiras), a largura mínima recomendada para a faixa exclusiva de pedestre é de 1,0 a 1,2 m, com faixa de separação claramente demarcada. Esses valores devem ser ajustados à realidade operacional de cada planta.

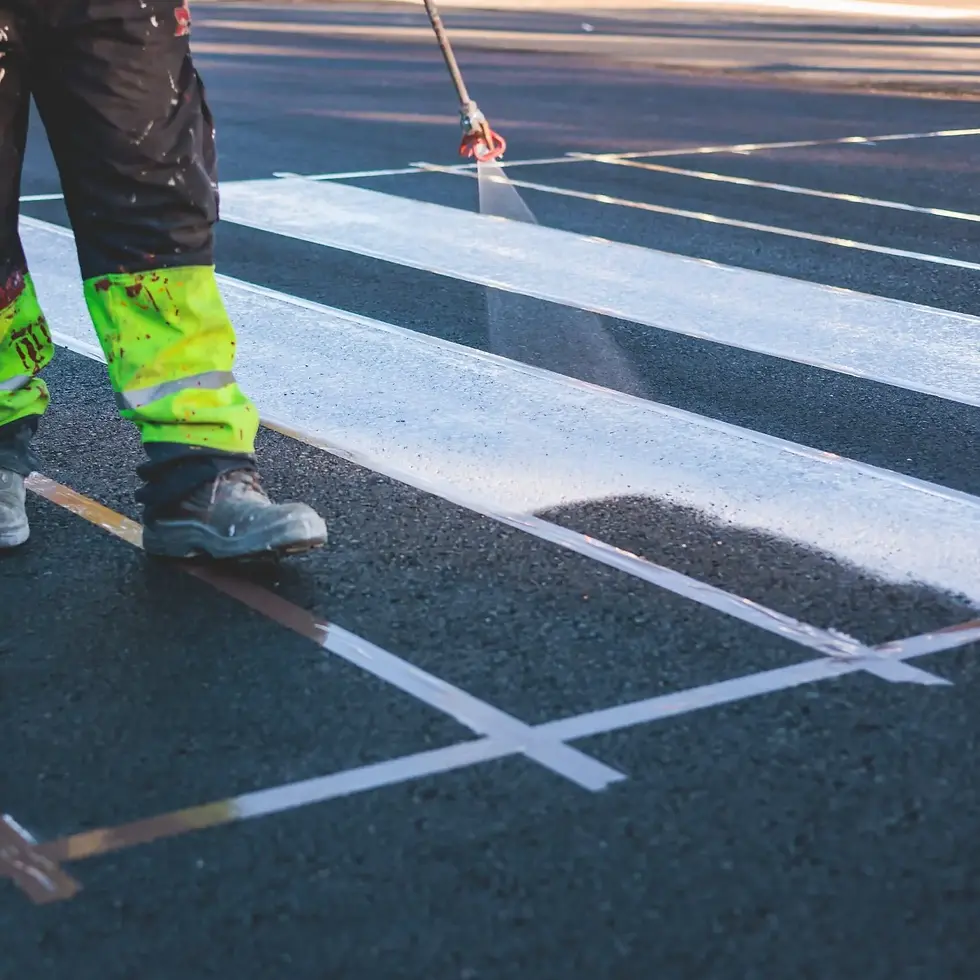

Aplicação e secagem

A aplicação pode ser feita com rolo de espuma ou lã (para áreas amplas), pincel (para retoques e bordas) ou máquina demarcadora de faixas (para corredores longos com faixas regulares). A máquina demarcadora garante maior uniformidade, produtividade e espessura constante.

Checklist de execução:

• [ ] Superfície limpa, seca e lixada

• [ ] Primer aplicado e curado conforme ficha técnica

• [ ] Temperatura e umidade relativa dentro dos limites do fabricante

• [ ] Layout marcado a giz ou fita demarcadora antes da pintura

• [ ] Primeira demão aplicada com espessura uniforme

• [ ] Tempo de recoat respeitado entre demãos

• [ ] Sinalização de isolamento da área mantida até liberação para tráfego

• [ ] Inspeção visual após cura parcial

Durabilidade e periodicidade de manutenção

A vida útil da pintura de sinalização horizontal varia conforme o tipo de tinta, a intensidade do tráfego, a qualidade da preparação de superfície e as condições ambientais. Não existe um prazo único válido para todos os ambientes.

Os principais fatores que reduzem a durabilidade são:

• Tráfego de rodado sólido (rodas de nylon ou poliuretano de empilhadeiras e paleteiras), mais abrasivo do que pneu pneumático

• Derramamento frequente de produtos químicos, pois mesmo produtos não corrosivos podem amolecer a película de tinta ao longo do tempo

• Limpeza com equipamentos de alta pressão, cujos jatos concentrados danificam bordas e pontos de menor aderência

• Variação térmica intensa, comum em ambientes externos e em galpões sem controle climático

A inspeção periódica da sinalização de piso deve ser incluída no plano de manutenção preventiva com critérios objetivos. Um modelo de critério de repintura baseado em condição visual:

Checklist de inspeção de sinalização de piso:

• [ ] Faixa visível em 100% do seu comprimento

• [ ] Cor com contraste adequado em relação ao piso

• [ ] Bordas íntegras, sem lascamento ou descolamento

• [ ] Ausência de fissuras ou bolhas na película

• [ ] Ausência de contaminação por óleo ou produto que comprometa a visibilidade

Faixas que não atendam ao primeiro critério, ou seja, visibilidade em 100% do comprimento, devem ser incluídas no planejamento de repintura. Aguardar a perda total da sinalização para agir é uma condição de não conformidade com NR-26.

Modelo de aplicação: demarcação em galpão logístico com tráfego misto

Este modelo é ilustrativo e deve ser substituído por dados reais antes da publicação final.

Contexto: Galpão logístico de 8.000 m² com operação de 12 empilhadeiras elétricas e circulação de pedestres em turnos contínuos. Piso de concreto desempenado com 5 anos de uso, sem sinalização prévia.

Desafio: Ausência de delimitação entre corredores de movimentação de cargas e rotas de pedestres. Registro de dois quase-acidentes envolvendo pedestres e empilhadeiras nos 6 meses anteriores.

Solução aplicada:

• Mapeamento de fluxo realizado com equipe de segurança e operação

• Definição de corredores exclusivos para empilhadeiras (largura de 4,0 m) e rotas de pedestres (largura de 1,2 m), com faixa de separação amarela de 15 cm

• Limpeza química do piso, lixamento mecânico e aplicação de primer epóxi

• Aplicação de tinta epóxi bicomponente em duas demãos, com uso de máquina demarcadora para os corredores principais

• Áreas próximas às docas receberam zebrado em amarelo e preto indicando zona de risco

• Localização de extintores demarcada em vermelho no piso

Resultado esperado: Eliminação dos conflitos de rota não sinalizados, conformidade com NR-26, redução do risco de acidente em área de tráfego misto.

Erros comuns na sinalização de piso industrial

Aplicação sem preparo adequado da superfície A superfície contaminada com óleo, graxa ou desmoldante impede a aderência da tinta independentemente da qualidade do produto. O resultado é o descolamento precoce, em alguns casos em poucas semanas. O custo de refazer o trabalho, somado ao custo de parada de área, supera amplamente o custo da preparação correta na primeira execução.

Escolha de tinta inadequada para o ambiente Aplicar tinta epóxi em piso externo com exposição solar direta resulta em amarelamento e degradação precoce. Aplicar tinta acrílica base água em corredor de empilhadeiras resulta em desgaste acelerado que inviabiliza a sinalização em poucos meses. A especificação técnica precede a compra.

Faixas subdimensionadas para o tipo de tráfego Faixas de demarcação estreitas em corredores de tráfego intenso tendem a ser sobrepostas pelas rotas reais de veículos e pedestres. A sinalização que não é respeitada na prática, seja por estar subdimensionada ou por não refletir o fluxo real, deixa de cumprir sua função de segurança.

Uso de cores fora do padrão NBR 7195 A adoção de cores sem critério normativo, como verde para delimitação de máquinas ou vermelho para corredores de pedestres, cria ambiguidade que pode ser agravada pela convivência com novos colaboradores ou terceiros não familiarizados com o padrão não convencional da planta.

Ausência de plano de manutenção A sinalização de piso é tratada, em muitos ambientes, como uma intervenção pontual sem plano de continuidade. A deterioração progressiva não é percebida no dia a dia até que a falta de visibilidade já seja um risco real. Incluir a sinalização de piso no plano de manutenção preventiva, com inspeções periódicas e critérios objetivos de repintura, é a forma de garantir que o investimento inicial se mantenha funcional ao longo do tempo.

DADOS DO SETOR

Normas aplicáveis

• NR-26 (Sinalização de Segurança), Portaria MTE nº 3.214/1978 e atualizações subsequentes: estabelece a obrigatoriedade de sinalização de segurança em ambientes de trabalho, incluindo delimitação de áreas

• ABNT NBR 7195:1995 (Cores para Segurança): define o código de cores para segurança do trabalho, referenciado pela NR-26

• ISO 3864-1: norma internacional para cores e sinais de segurança, adotada em empresas com certificações globais como ISO 45001

Contexto de segurança

• Acidentes com empilhadeiras representam uma das principais causas de acidentes graves em armazéns e galpões industriais no Brasil, segundo dados do Ministério do Trabalho e Emprego (os dados específicos por tipo devem ser verificados na base de RAIS/CAT do MTE antes da publicação)

• A sinalização inadequada ou ausente em áreas de tráfego misto é consistentemente apontada como fator contribuinte em investigações de acidentes do trabalho

Nota: dados percentuais específicos sobre redução de acidentes por implementação de sinalização de piso devem ser obtidos em fontes primárias (relatórios do SESI, publicações técnicas do SENAI, estudos de caso documentados) antes da inclusão no artigo final.

FAQ

A sinalização de piso industrial é obrigatória por lei?

Sim. A NR-26 do Ministério do Trabalho e Emprego determina que os locais de trabalho devem contar com sinalização de segurança adequada. A delimitação visual de áreas de circulação, risco e equipamentos está incluída nessa exigência. A ABNT NBR 7195:1995, referenciada pela NR-26, define o código de cores a ser seguido. A ausência ou deterioração da sinalização pode ser identificada como irregularidade em fiscalizações do trabalho e agrava a responsabilidade do empregador em casos de acidente.

Qual a diferença entre tinta epóxi e poliuretano para piso industrial?

A tinta epóxi bicomponente oferece maior resistência química e mecânica, sendo a opção preferencial para pisos industriais internos com tráfego pesado. Sua limitação está na baixa resistência à radiação UV, o que a torna inadequada para ambientes externos com incidência solar direta. O poliuretano acrílico combina boa resistência mecânica com estabilidade à exposição UV e maior flexibilidade, sendo a opção técnica mais adequada para pisos externos e para ambientes internos com exigência de manutenção de cor por períodos mais longos. O custo do poliuretano é geralmente superior ao do epóxi.

Qual a largura mínima de faixas de sinalização em corredores industriais?

A NR-26 e a ABNT NBR 7195 não especificam numericamente a largura mínima de faixas. A prática consolidada no mercado e as recomendações de segurança do trabalho indicam faixas de no mínimo 10 cm de largura para delimitação de áreas. Em corredores com tráfego misto de pedestres e empilhadeiras, a faixa exclusiva de pedestres deve ter ao menos 1,0 a 1,2 m de largura para ser operacionalmente eficaz. A especificação deve ser ajustada ao tipo de tráfego e à dimensão dos equipamentos utilizados em cada operação.

Quanto tempo leva para a tinta de piso industrial secar e liberar para tráfego?

O tempo de liberação para tráfego depende do tipo de tinta, da temperatura e da umidade relativa do ambiente. Como referência geral de mercado: tintas acrílicas base água liberam para tráfego leve em 4 a 8 horas; epóxi bicomponente libera para tráfego leve entre 24 e 48 horas e atinge cura completa entre 7 e 14 dias; poliuretano acrílico varia entre 8 e 24 horas para tráfego leve. Esses valores são referências gerais, e a ficha técnica do produto especificado deve sempre ser consultada, pois há variação significativa entre fabricantes e formulações.

Com que frequência a sinalização de piso industrial deve ser repintada?

Não existe um intervalo único válido para todos os ambientes. A decisão deve ser baseada em inspeção periódica com critérios objetivos de condição visual. O principal critério é a visibilidade: faixas que não estejam íntegras e visíveis em 100% do seu comprimento devem ser incluídas no planejamento de manutenção. Em ambientes de alto tráfego com rodado sólido, a repintura pode ser necessária a cada 12 a 18 meses. Em ambientes de baixo tráfego com boa conservação, o intervalo pode ser de 3 a 5 anos. A inspeção semestral é uma frequência razoável como ponto de partida para a maioria dos ambientes industriais.

Como manter a sinalização de piso em bom estado por mais tempo?

A durabilidade da sinalização começa na especificação correta da tinta para o ambiente e no preparo adequado da superfície. Após a aplicação, as principais práticas de conservação são: evitar o uso de jatos de água concentrados diretamente sobre as bordas das faixas durante a limpeza; controlar derramamentos de produtos químicos e realizar limpeza imediata quando ocorrerem; inspecionar periodicamente a condição das faixas e retocar pontos de desgaste antes que a deterioração avance; e evitar sobrecarregar rotas de equipamentos além da capacidade de tráfego para a qual a sinalização foi especificada.

A sinalização de piso substitui outros tipos de sinalização de segurança?

Não. A sinalização horizontal de piso é um componente do sistema de sinalização de segurança, não um substituto. Ela deve ser complementada por sinalização vertical (placas e painéis), sinalização de equipamentos, sistemas de alarme e demais exigências da NR-26. A sinalização de piso é especialmente eficaz para orientar o fluxo e delimitar áreas, mas não substitui a comunicação de riscos específicos que exigem outros suportes ou a sinalização de emergência em rotas de fuga.

Conclusão

A sinalização horizontal de piso industrial é uma decisão de engenharia de segurança que se desdobra em escolhas técnicas concretas: tipo de tinta por ambiente e tráfego, padrão de cores por norma, método de preparação de superfície, dimensionamento de faixas e periodicidade de manutenção. Cada uma dessas decisões tem impacto direto na conformidade regulatória, na durabilidade do investimento e na eficácia real da sinalização como ferramenta de prevenção de acidentes.

Ambientes industriais que tratam a sinalização de piso como uma pintura de acabamento, algo a ser feito rapidamente e ignorado até que deteriore, criam condições progressivas de não conformidade que só se tornam visíveis em uma fiscalização ou após um acidente. A inclusão da sinalização de piso no plano de manutenção preventiva, com inspeções periódicas e critérios objetivos de intervenção, é o que distingue uma sinalização funcional de uma sinalização apenas aparente.
